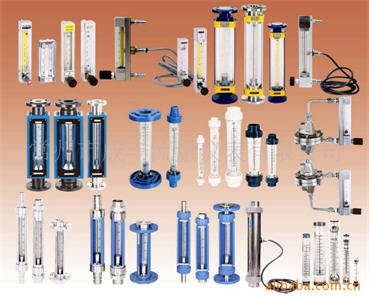

概 述
|
FA24型玻璃轉子流量計是采用國際工藝和設備制造的產品，質量性能達到國際水平，精度等級高，采用獨特的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管 和浮子。
可加裝標尺板。 |
|
|
外形及安裝尺寸 |
|
|
|
|
|
通 徑 |
窗口尺寸
（a×b） |
C |
B |
A |
E |
重量
(kg) |
|
DN15 |
37×302 |
500 |
Φ65 |
Φ95 |
4-Φ14 |
6 |
|
DN25 |
52×294 |
500 |
Φ85 |
Φ115 |
4-Φ14 |
10 |
|
DN40 |
64×278 |
500 |
Φ110 |
Φ145 |
4-Φ14 |
13 |
|
DN50 |
94×266 |
500 |
Φ125 |
Φ160 |
4-Φ18 |
18 |
|
DN80 |
132×302 |
500 |
Φ150 |
Φ185 |
4-Φ18 |
32 |
|
注：法蘭標準GB/T9119-2000
DN(15～50), PN1.0MPa DN80 PN0.6MPa |
|
|
|
型號規格與技術參數 |
通 徑
(mm) |
型 號 |
測量范圍 |
壓損
(Pa) |
最大壓力
(MPa) |
最高溫度(℃) |
準確度等級 |
|
水(20℃)L/h |
空 氣
(20℃ 101325Pa)m3/h |
|
DN15 |
FA24-15
FA24-15F |
10～100
16～160
25～250
40～400
63～630 |
0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 |
1100
1200
1700
2000
2500
3000 |
1.0 |
120 |
2.5 |
|
DN25 |
FA24-25
FA24-25F |
63～630
100～1000
160～1600
250～2500 |
2～20
3～30
5～50
6～60 |
2800
4000
5000
6000 |
1.0 |
|
DN40 |
FA24-40
FA24-40F |
250～2500
400～4000 |
5～50
8～80
12～120 |
3400
4000
5000 |
0.9 |
|
DN50 |
FA24-50
FA24-50F |
630～6300
(1～10)m3/h |
12～120
20～200
30～300 |
4800
6500
8500 |
0.7 |
|
DN80 |
FA24-80
FA24-80F |
(1.6～16)m3/h
(2.5～25)m3/h
(8～40)m3/h |
|
8000
9000
9600 |
0.5 |
|
注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請在訂單上注明。
3．耐腐型四氟浮子流量比普通型低一流量等級。 |
|
|
全不銹鋼型FA24-()B/BF FA24-()Bo/BoF |
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti)，型號為FA24-()B。
接液材質如需選用316，則型號為FA24-()B0，需定做。
如需不銹鋼內襯PTFE，則型號為FA24-()BF(316為B0F)，需定做。 |
|
零 部 件 |
|
型 號 |
浮 子 |
基 座 |
止 檔 |
密封圈及墊片 |
導 桿 |
FA24 - 15、25 、
40 、50、80 |
1Cr18Ni9Ti
不銹鋼 |
鑄 鐵 |
氟塑料 |
耐高溫橡膠 |
1Cr18Ni9Ti
不銹鋼 |
FA24 - 15F、2 5 F 、
40F、50F、80F |
外包氟塑料 |
鑄鐵內襯 氟塑料* |
氟塑料 |
氟橡膠 |
|
|
|
注：如介質是有機溶劑，訂貨時請注明。 |
|
